Обмотки силового трансформатора: как разобраться в первичной, вторичной и группах соединений

Вы когда-нибудь задумывались, почему одни трансформаторы гудят одинаково, а другие — с разной тональностью? Или почему два, казалось бы, идентичных агрегата нельзя просто так включить параллельно? Ответ кроется в обмотках и их группах соединений. Давайте разбираться без лишней воды.

Сердце трансформатора: первичная и вторичная обмотки

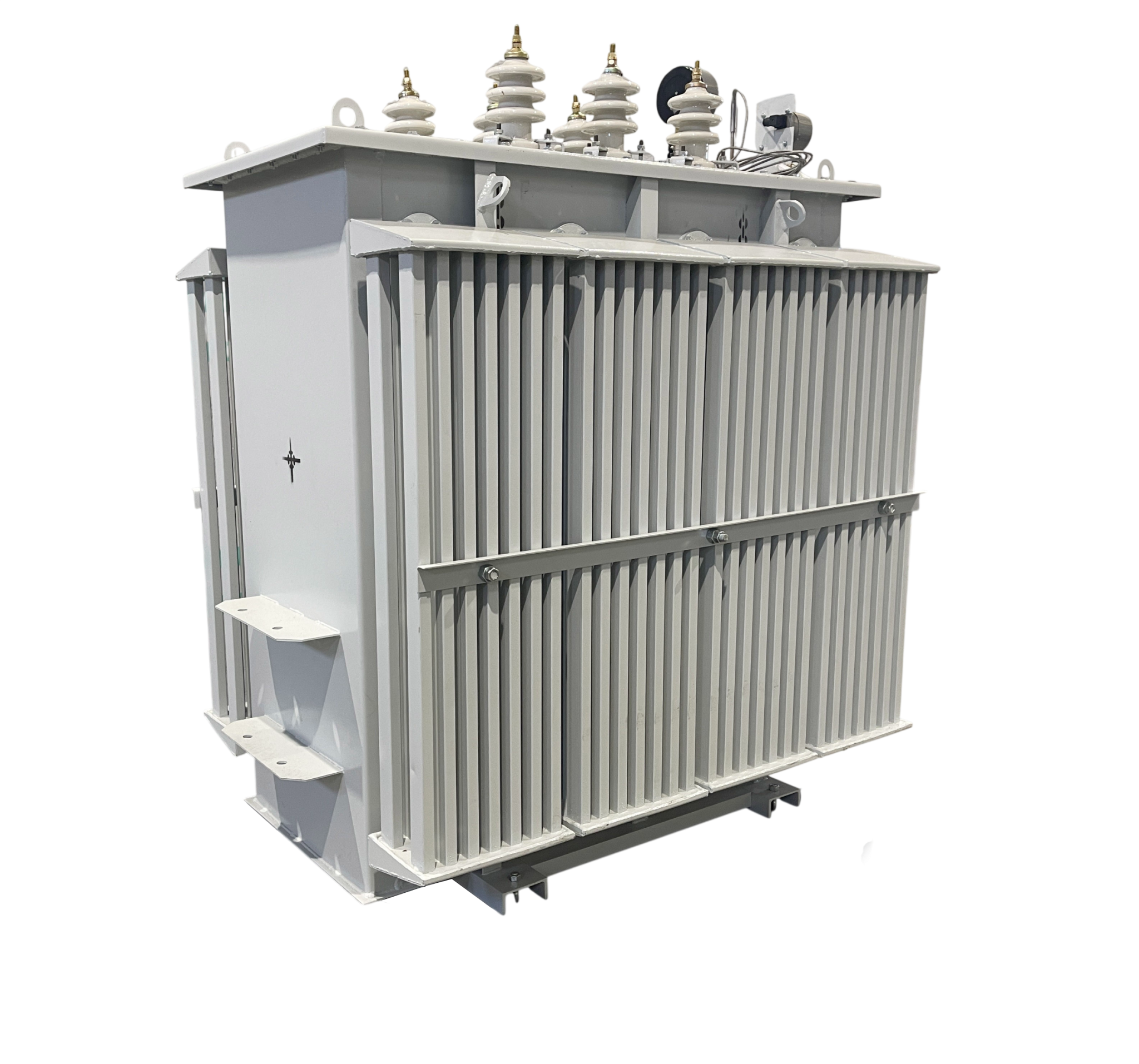

Любой силовой трансформатор — это статическое устройство. В нём нет движущихся частей. Передача энергии идёт через магнитное поле. Но чтобы поле заработало, нужны как минимум две катушки.

Та обмотка, к которой подводят переменное напряжение, называется первичной. Именно она создаёт магнитный поток в сердечнике. Вторая обмотка — вторичная. С неё снимают уже преобразованное напряжение и подают его потребителю.

Забавный факт: в понижающих трансформаторах первичная обмотка всегда имеет больше витков, чем вторичная. В повышающих — наоборот. Но физика процесса от этого не меняется.

Как они взаимодействуют? Переменный ток в первичной обмотке наводит в сердечнике переменный магнитный поток. Этот поток пронизывает витки вторичной обмотки и наводит в ней ЭДС — электродвижущую силу. Всё просто, как в учебнике физики за 11 класс.

На практике обмотки выполняют по-разному. Где-то это рядовые катушки, где-то — винтовые или дисковые. А иногда — фольговые, из широкого медного или алюминиевого листа. Выбор зависит от мощности, напряжения и условий охлаждения.

Звезда, треугольник и зигзаг: три способа соединить фазы

В трёхфазных трансформаторах каждая фаза имеет свою обмотку. И эти обмотки можно соединять между собой по-разному. От способа соединения зависят токи, напряжения и даже форма кривой выходного сигнала.

Самый распространённый вариант — звезда. Обозначается буквой Y. Все три конца обмоток соединяются в одну точку — нейтраль. Если нейтраль выведена наружу, пишут Yн или Y₀. Звезда хороша тем, что каждая обмотка находится под фазным напряжением — оно в √3 раз меньше линейного. Значит, изоляция работает в облегчённом режиме. Для высоковольтных сетей — идеально.

Второй вариант — треугольник (Δ). Обмотки соединяются последовательно, конец одной — с началом другой. Линейное и фазное напряжения здесь равны. Зато ток в обмотках меньше линейного. Треугольник часто используют на стороне низшего напряжения, особенно когда нужна устойчивость к несимметричной нагрузке.

Третий, реже встречающийся в силовых трансформаторах, — зигзаг (Z). Каждая фаза состоит из двух катушек, расположенных на разных стержнях и включённых встречно. Зигзаг дороже в производстве, но незаменим при большой асимметрии однофазных нагрузок. В чистом виде в силовых трансформаторах его почти не встретишь — чаще комбинируют с другими схемами.

Сравнение схем соединения обмоток

Схема	Обозначение	Где применяют	Особенности
Звезда	Y, Yн, Y₀	Сторона ВН, высоковольтные сети	Фазное напряжение в √3 раз меньше линейного, облегчённая изоляция
Треугольник	Δ	Сторона НН, несимметричная нагрузка	Линейное и фазное напряжения равны, ток в обмотках меньше линейного
Зигзаг	Z, Zн	Специальные случаи, сильная несимметрия	Дороже, но лучше держит перекос фаз

Группа соединений: язык часов для фазовых сдвигов

Вот мы и подошли к главному. Схемы соединения обмоток — это ещё полдела. Два трансформатора могут иметь одинаковые Y и Δ, но при этом их вторичные напряжения будут сдвинуты по фазе относительно первичных на разный угол. Этот сдвиг и называется группой соединений.

Представьте циферблат часов. Вектор линейного напряжения первичной обмотки всегда указывает на 12. А вектор вторичного напряжения смотрят, куда он показывает. Если тоже на 12 — группа 0. Если на 11 — группа 11. И так далее.

Почему именно часы? Потому что сдвиг всегда кратен 30°. 30° — один час. Полный круг — 360°. Двенадцать делений. Всё сходится.

Всего существует 12 групп: от 0 до 11. Но в силовых трансформаторах реально используются далеко не все. Стандартным набором считаются четыре базовые: Y/Y-0, Y/Y-6, Y/Δ-11 и Y/Δ-5. Остальные получают перемаркировкой выводов или изменением порядка чередования фаз.

Чётные группы (0, 2, 4, 6, 8, 10) получаются, когда первичная и вторичная обмотки соединены одинаково — обе в звезду или обе в треугольник. Нечётные (1, 3, 5, 7, 9, 11) — когда схемы разные: одна звезда, другая треугольник.

Основные группы соединений и их особенности

Группа	Сдвиг вторичного напряжения	Схемы обмоток	Примечание
0	0°	Y/Y, Δ/Δ	Совпадение фаз, часто обозначают как 12
6	180°	Y/Y, Δ/Δ	Противофаза, требует перемаркировки или специального включения
11	330°	Y/Δ	Самый ходовой вариант для силовых трансформаторов
5	150°	Y/Δ	Используется реже, но встречается в старых сериях

Как читать обозначения: расшифровываем Y/Δ-11

Запись «Y/Δ-11» выглядит загадочно только на первый взгляд. На самом деле всё логично.

• Числитель — схема соединения обмотки высшего напряжения (ВН). В нашем случае — звезда.
• Знаменатель — схема соединения обмотки низшего напряжения (НН). Здесь — треугольник.
• Число после тире — номер группы. 11 означает, что вектор вторичного напряжения отстаёт от первичного на 330° (11 × 30°).

Для трёхобмоточных трансформаторов пишут два числа. Например, Y₀/Y₀/Δ-12-11. Первое число — сдвиг между ВН и СН, второе — между ВН и НН.

Кстати, обозначение Y/Y₀-12 и Y/Y₀-0 — это одно и то же. Группы 12 и 0 совпадают: сдвиг равен нулю.

Почему группы важны для параллельной работы

Вот сценарий из реальной практики. На подстанции стоит один трансформатор. Нагрузка растёт. Привозят второй, точно такой же по мощности и напряжению. Подключают параллельно — и срабатывает защита. Почему?

Причина — разные группы соединений. Если у двух трансформаторов сдвиги фаз вторичных напряжений не совпадают, между ними возникает уравнительный ток. Он может быть огромным. Обмотки греются, защита отключает оборудование. В худшем случае — межвитковое замыкание или пожар.

Поэтому параллельно включают только трансформаторы с одинаковыми группами соединений. Это железное правило. Никаких исключений.

Второе условие — одинаковые коэффициенты трансформации. Третье — равные напряжения короткого замыкания. Но группа соединений стоит первой в списке требований.

Как определить группу на практике

Существует несколько методов. Самый простой — метод двух вольтметров. На первичную обмотку подают пониженное напряжение. Затем измеряют напряжения между соответствующими выводами ВН и НН. По соотношению значений определяют группу.

Более точный способ — фазометр (прямой метод). Прибор показывает угол сдвига напрямую. Ещё есть метод постоянного тока для однофазных трансформаторов: смотрят на полярность отброса стрелки гальванометра при замыкании и размыкании цепи.

На заводах-изготовителях группу проверяют на стендах. При монтаже на объекте — переносными приборами. Главное — не перепутать начало и конец обмоток при маркировке выводов.

1. Подготовьте трансформатор: отключите от сети, разрядите, обеспечьте безопасность.
2. Соберите схему для метода двух вольтметров или подключите фазометр.
3. Подайте пониженное напряжение на первичную обмотку.
4. Снимите показания и сравните с табличными значениями для нужной группы.
5. Проверьте маркировку выводов — ошибка здесь встречается чаще всего.

Специфические нюансы, о которых молчат учебники

Про группы соединений написано много. Но есть детали, которые всплывают только в работе.

• Нюанс первый: чётные группы и перемаркировка. Если у вас есть трансформатор с группой 0, но нужна группа 6, можно перемаркировать выводы вторичной обмотки. Направление векторов изменится на 180°. Но это работает не всегда — зависит от конструкции.
• Нюанс второй: зигзаг и несимметрия. Трансформаторы с Zн на стороне НН лучше держат перекос фаз. Если у вас на объекте много однофазных потребителей, подключённых на разные фазы, зигзаг может спасти ситуацию.
• Нюанс третий: трёхобмоточные трансформаторы. Здесь групп две. И обе нужно проверять. Ошибка в одной из них приведёт к неверной работе релейной защиты.
• Нюанс четвёртый: группа и схема — не одно и то же. Y/Δ-11 и Y/Δ-5 имеют одинаковые схемы, но разные группы. Не путайте.

Подведём черту (без слова «заключение»)

Разобраться в обмотках силового трансформатора — задача не из лёгких. Но если понять логику: первичная обмотка создаёт поле, вторичная его ловит, а группа соединений показывает фазовый сдвиг между ними — всё встаёт на свои места.

Запомните главное:

• Звезда — для высокого напряжения, треугольник — для низкого, зигзаг — для несимметрии.
• Группа соединений — это сдвиг вторичного напряжения относительно первичного, кратный 30°.
• Параллельно включают только трансформаторы с одинаковыми группами.

И да, перед подключением всегда проверяйте маркировку. Одна перепутанная фаза — и дорогостоящее оборудование уйдёт в ремонт. Или того хуже.
